Konfigirasyon kab ak done teknik
Kalite kab, spesifikasyon -seksyonèl, longè, vòltaj, aktyèl, Pwodwi pou Telefòn, ak pwa an jeneral se faktè enpòtan lè w ap chwazi yon konfigirasyon bobin apwopriye. Done sa yo bay konbinezon kab ki disponib ak nimewo korespondan yo.
| Pwodwi pou Telefòn | Espesifikasyon kab (mm²) | Longè kab (m) | Volt (V) | Amp (A) | Pwa (kg) | Pwa (kg) | Korespondan No. |
|---|---|---|---|---|---|---|---|
| Kab, ploge, priz | 3+1.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Kab (san ploge ak priz) | 3+2.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Kab, ploge, priz | 3+1.5 | 15 | 220 | 10 | 12 | 9 | 2 |
| Kab (san ploge ak priz) | 3+1.5+1 | 12 | 380 | 10 | 12 | 9 | 2 |
| Kab (san ploge ak priz) | 3×2.5+1×1.5 | 12 | 380 | 16 | 12 | 9 | 2 |
| Kab siyal | 6×1 | 12 | 24 | 3 | 11 | 9 | 2 |
| Kab (san ploge ak priz) | 3×2.5+1×1.5 | 15 | 380 | 16 | 22 | 16 | 3 |
| Kab (san ploge ak priz) | 3×4+1×2.5 | 15 | 380 | 20 | 23 | 16 | 3 |
| Kab (san ploge ak priz) | 3×2.5+1×1.5 | 21 | 380 | 16 | 27 | 19 | 4 |
| Kab (san ploge ak priz) | 3×6+1×1.5 | 15 | 380 | 30 | 27 | 19 | 4 |
| Kab (san ploge ak priz) | 5+2.5 | 15 | 380 | 16 | 26 | 19 | 4 |
| Kab (san ploge ak priz) | 3×6+2×4 | 15 | 380 | 30 | 29 | 19 | 4 |
| Kab (san ploge ak priz) | 12+1.5 | 15 | -- | -- | 10 | 26 | 4 |
| Rezo kab | -- | 20 | -- | -- | -- | 20 | 4 |
| Kab (san ploge ak priz) | 3×2.5+1×1.5 | 30 | 380 | 16 | 34 | 23 | 5 |
| Kab (san ploge ak priz) | 3×6+1×4 | 23 | 380 | 30 | 36 | 23 | 5 |
| Kab (san ploge ak priz) | 3×6+1×4 | 25 | 380 | 30 | 37 | 23 | 5 |
| Kab (san ploge ak priz) | 3×6+2×4 | 20 | 380 | 30 | 36 | 23 | 5 |
| Rezo kab | -- | 30 | -- | -- | -- | 24 | 5 |
| Kab (san ploge ak priz) | 3×2.5+1.5 | 30 | 380 | 16 | 48 | 37 | 7 |
| Kab (san ploge ak priz) | 5+10 | 20 | 380 | 30 | 64 | 37 | 7 |
| Kab, flanbo soude | 1×75 | 15 | 90 | 400 | 382 | 367 | 0472 |
| Kab, flanbo soude | 1×75 | 23 | 90 | 400 | 6441 | - | - |
| Kab plat, kab pa apwovizyone | 13+4 | 13 | -- | 20 | 5050 | 4705 | 97630 |
| Kab (san ploge ak priz) | 36+2 | 470 | 380 | 30 | 6040 | 5824 | 60536 |
Remak: De kolòn pwa yo kenbe jan yo bay nan done teknik orijinal yo. Nimewo korespondan yo ak valè dimansyon-stil yo konsève tou san reentèpretasyon. Tanpri konfime siyifikasyon an gen entansyon nan jaden sa yo ak founisè a oswa desen teknik anvan pibliye yo kòm espesifikasyon dimansyon.
Prentan-Prensip Fonksyònman Kondwi

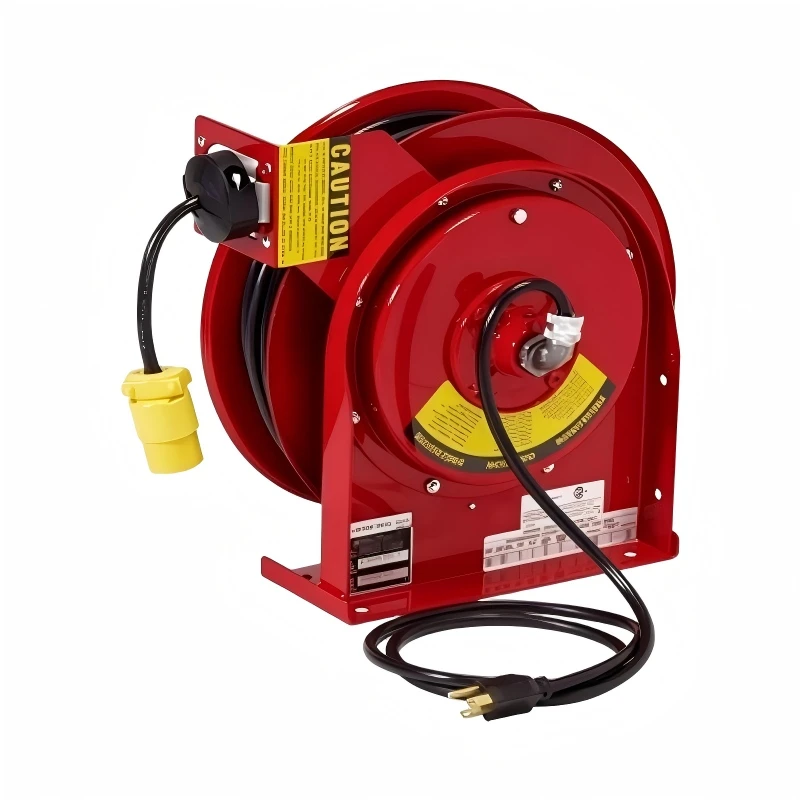

Spring Driven Electric Cable Reel itilize enèji mekanik ki estoke pou ede ak retraksyon kab.
Lè kab la rale deyò, bobine a wotasyon ak sezon prentan entèn la akimile tansyon. Yon fwa yo lage kab la, sezon prentan an kondui bobin an nan direksyon opoze a, pote kab la tounen nan pozisyon ki estoke li.
Sik operasyon an ka konprann kòm:
Rale → Pwolonje → Itilize → Lage → Retracte → Sere
Prensip fonksyònman mekanik sa a fè bobine a apwopriye pou anviwònman k ap travay kote câbles elektrik bezwen repete pwolonje epi retounen.
Jesyon kab pou zòn travay yo
Kòb elektrik ki lach ka okipe espas etaj epi fè zòn travay yo pi difisil pou òganize. Yon bobin Retractable bay yon kote devwe pou depo kab pandan y ap pèmèt operatè a jwenn aksè nan longè kab ki nesesè yo.
Rejwen travay reglabl
Operatè a ka pwolonje kab la soti nan pozisyon ki estoke li nan direksyon zòn k ap travay la. Rive ki nesesè yo depann de longè kab chwazi a ak pozisyon enstalasyon an.
Otomatik kab retounen
Apre yo fin lage kab la, mekanis prentan an ede retounen li nan bobin la. Sa a diminye manyèl kab likidasyon pandan operasyon woutin.
Redwi kab ki lach
Kab ki pa itilize rete blese ozalantou bobin la olye pou yo rete atravè yon estasyon travay, etaj, oswa zòn ekipman.
Depo kab santralize
Bobine a kreye yon pwen depo fiks pou kab elektrik la, ki ka senplifye òganizasyon kab alantou ekipman yo itilize souvan.
Opsyon Konfigirasyon elektrik
Done ki disponib yo kouvri plizyè konfigirasyon kab elektrik, soti nan pi ba -aplikasyon pou kab siyal vòltaj nan pi wo -konfigirasyon kab soude aktyèl yo.
Men kèk egzanp nan espesifikasyon yo bay yo enkli:
- • 24 V kab siyal ak 3 A
- • 220 V konfigirasyon ak 10 A
- • Konfigirasyon 380 V ak 10 A, 16 A, 20 A, ak 30 A
- • 90 V kab soude ak 400 A
- • Konfigirasyon kab rezo san yo pa espesifye vòltaj oswa aktyèl
Valè sa yo se konfigirasyon-espesifik epi yo pa ta dwe trete kòm yon evalyasyon elektrik inivèsèl pou chak bobin. Kab, vòltaj, aktyèl, konektè, ak kondisyon aplikasyon yo ta dwe matche anvan kòmande.
Longè kab ak Distans k ap travay
Longè kab detèmine ki distans koneksyon elektrik la ka rive nan pwen enstalasyon bobin la.
Konfigirasyon yo apwovizyone yo enkli longè kab ki sòti nan 9 m a 70 m, tou depann de kalite kab ak konfigirasyon ki koresponn lan.
| Longè kab | Egzanp Konfigirasyon |
|---|---|
| 9 m | Konfigirasyon kab 220 V |
| 12 m | 380 V ak konfigirasyon kab siyal |
| 13 m | Konfigirasyon kab plat |
| 15 m | Plizyè pouvwa ak konfigirasyon kab soude |
| 20 m | Konfigirasyon ki gen rapò ak rezo, pouvwa, ak soude- |
| 21 m | 380 V kab pouvwa |
| 23 m | Kab soude ak 380 V kab |
| 25 m | 380 V kab pouvwa |
| 30 m | 380 V pouvwa ak kab rezo |
| 70 m | 380 V kab pouvwa |
Konfigirasyon kab ki pi long yo mande pou kapasite bobin apwopriye epi yo ta dwe evalye ansanm ak dyamèt kab, pwa, ak kondisyon fonksyònman.
Pwodwi pou Telefòn ak Opsyon Kab
Konfigirasyon ki disponib yo enkli plizyè aranjman akseswar. Gen kèk antre yo apwovizyone ak tou de kab ak ploge / priz, pandan ke lòt yo ki nan lis kòm kab san ploge ak priz.
Opsyon yo bay yo enkli:
- • Kab ak priz ak priz
- • Kab san ploge ak priz
- • Kab siyal
- • Rezo kab
- • Kab soude ak flanbo soude
- • Kab plat san yo pa apwovizyone kab
Seleksyon akseswar yo ta dwe koresponn ak ekipman yo te konekte ak enstalasyon an gen entansyon.
Konsiderasyon Montaj ak Enstalasyon
Pozisyon aliye a enfliyanse fason kab la pwolonje epi retounen. Anvan enstalasyon, pozisyon bobin an ta dwe evalye an relasyon ak operatè a, ekipman konekte, ak espas k ap travay ki disponib.
Konsiderasyon enpòtan yo enkli:
- • Sifas aliye ak sipò
- • Direksyon sòti kab
- • Distans travay obligatwa
- • Ekipman ki antoure
- • Chemen mouvman kab
- • Aksè pou enspeksyon ak antretyen
Bobine a ta dwe pozisyone pou kab la ka deplase natirèlman pandan operasyon san entèferans nesesè nan estrikti ki antoure.
Aplikasyon
Ka Spring Driven Electric Cable Reel la ka itilize nan anviwònman kote kab elektrik bezwen jwenn aksè repete epi retounen nan yon pozisyon depo defini.
Estasyon travay endistriyèl
Travayè pwodiksyon yo ka jwenn kouran elektrik pou zouti oswa ekipman pandan y ap kenbe kab ki pa itilize yo òganize.
Zòn Antretyen
Ekip antretyen yo souvan deplase ant diferan pozisyon ekipman yo. Yon aranjman kab rétractable ka bay yon pwen koneksyon pratik nan yon zòn travay defini.
Atelye
Atelye ak zouti elektrik yo itilize souvan yo ka itilize bobin kab pou diminye câbles ki lach alantou ban ak zòn k ap travay.
Aplikasyon soude
Espesifikasyon yo apwovizyone yo enkli konfigirasyon kab soude rated nan 90 V ak 400 A, ak longè kab 15 m ak 23 m. Konfigirasyon sa yo ka konsidere pou aplikasyon pou ekipman soude konpatib.
Zòn machin ak ekipman yo
Bobin kab kapab tou enkòpore alantou machin oswa ekipman kote câbles elektrik bezwen pwolonje pandan operasyon epi estoke apre sa.
Gid Seleksyon Kab
Chwazi konfigirasyon ki kòrèk la mande tou de enfòmasyon elektrik ak mekanik.
1. Konfime chay elektrik la
Tcheke vòltaj ki nesesè ak aktyèl ekipman an anvan ou chwazi konfigirasyon kab la.
2. Idantifye spesifikasyon kab la
Konfime espesifikasyon transvèsal -kab ki nesesè yo ak aranjman kondiktè yo.
3. Detèmine Longè Obligatwa a
Mezire distans ki genyen ant pozisyon bobine a ak pwen travay ki pi lwen espere.
4. Tcheke Kapasite Bobine
Dyamèt kab, longè kab, ak pwa kab yo ta dwe koresponn ak kapasite bobin chwazi a.
5. Konfime Pwodwi pou Telefòn
Detèmine si aplikasyon an mande pou yon ploge, priz, flanbo soude, oswa yon lòt aranjman koneksyon.
6. Revize Anviwònman Travay la
Konsidere kote enstalasyon an, frekans mouvman kab, espas ki disponib pou aliye, ak ekipman ki antoure.
Pwen antretyen ak operasyon
Enspeksyon woutin ede idantifye pwoblèm kab oswa mekanik anvan yo afekte operasyon nòmal.
Pwen enspeksyon rekòmande yo enkli:
- • Sifas kab ak kondisyon izolasyon
- • Kondisyon priz ak priz
- • Kondisyon likidasyon kab
- • Konpòtman retounen prentan
- • Lojman bobin
- • Konpozan aliye
- • Koneksyon elektrik
Yo ta dwe itilize kab la nan kondisyon elektrik ak mekanik espesifik li yo. Yo ta dwe enspekte kab ki domaje, konektè, oswa mouvman bobin nòmal anvan yo kontinye itilize.
Konfigirasyon pou OEM ak Pwojè Lòd
Diferan machin ak sistèm elektrik ka mande pou diferan konbinezon kab. Pou rezon sa a, akizisyon pwojè a ta dwe kòmanse ak enfòmasyon teknik konplè olye ke chwazi yon bobin ki baze sèlman sou longè kab.
Achtè yo ka bay:
- • Espesifikasyon kab
- • Longè kab obligatwa
- • Voltage
- • Kouran
- • Kondisyon pou Connector
- • Metòd enstalasyon
- • Anviwònman travay
- • Kantite obligatwa
- • Enfòmasyon sou ekipman oswa desen
Enfòmasyon sa a ka revize pou idantifye konfigirasyon apwopriye a nan seri teknik ki disponib.
Faktori ak chèk kalite
Apre yo fin konfime konfigirasyon an, pwodiksyon ka kontinye selon kondisyon yo chwazi kab ak bobine.
- • Konfimasyon teknik:Espesifikasyon kab, longè, kondisyon elektrik, Pwodwi pou Telefòn, ak enfòmasyon enstalasyon yo revize.
- • Preparasyon konpozan:Konpozan bobin ki nesesè yo, kab, konektè, ak lòt Pwodwi pou Telefòn espesifye yo prepare dapre konfigirasyon an konfime.
- • Asanble:Kab la ak konpozan ki asosye yo reyini ak mekanis bobine selon kondisyon apwouve yo.
- • Enspeksyon fonksyonèl:Asanble a fini tcheke pou likidasyon kab, konpòtman retraksyon, kondisyon asanble, ak lòt kondisyon yo dakò.
- • Anbalaj final la:Pwodwi yo prepare pou chajman selon kantite lòd ak kondisyon transpò.
Kontwòl kalite rijid asire konsistans pwodwi pou lòd akizisyon repete.
Poukisa itilize yon konsepsyon prentan-?
Yon mekanis prentan -kondwi yon fason pratik pou jere câbles ki kontinye pwolonje ak estoke. Olye pou yo manyèlman likidasyon tout kab la apre chak operasyon, prentan entèn la ede ak mouvman an retounen.
Konsepsyon an ka ede bay:
- • Otomatik kab retrè
- • Depo kab defini
- • Plis fleksib rive travay
- • Redwi kab ki lach alantou ekipman yo
- • Aksè pratik pou operasyon repete
Konvnab aktyèl la depann de matche bobin an ak kab elektrik la ak kondisyon travay aplikasyon an.
Enfòmasyon sou Akizisyon
Konfigirasyon ki disponib yo kouvri diferan espesifikasyon kab, longè, evalyasyon elektrik, Pwodwi pou Telefòn, ak nimewo korespondan. Sa a bay achtè ak plizyè opsyon lè yo espesifye yon bobin pou ekipman elektrik oswa aplikasyon endistriyèl.
Pou sitasyon pi ba, li rekòmande pou bay espesifikasyon kab ki nesesè yo, longè, vòltaj, aktyèl, Pwodwi pou Telefòn, kantite, ak enfòmasyon enstalasyon. Kote aplikasyon an enplike ekipman soude, entegrasyon machin, oswa lòt sistèm elektrik espesyalize, desen teknik oswa enfòmasyon sou ekipman yo ka apwovizyone tou pou revizyon konfigirasyon.
FAQ
Ki sa ki se yon bobin prentan-kondwi kab elektrik?
Li se yon aparèy depo ak jesyon kab ki sèvi ak yon mekanis prentan pou ede ak retrè yon kab elektrik apre li fin pwolonje.
Ki longè kab ki disponib?
Done teknik yo bay yo gen ladan konfigirasyon soti nan 9 m jiska 70 m, tou depann de kalite a kab ak konfigirasyon ki koresponn lan.
Ki evalyasyon elektrik ki nan lis?
Done yo bay yo gen ladan konfigirasyon 24 V, 220 V, 380 V, ak 90 V, ak valè aktyèl ki sòti nan 3 A a 400 A depann sou aplikasyon pou kab la.
Èske ploge ak priz enkli?
Gen kèk konfigirasyon ki nan lis ak kab, ploge, ak priz, pandan ke lòt yo espesifye kòm kab san ploge ak priz. Konfigirasyon akseswar ki nesesè yo ta dwe konfime lè w ap fè kòmann.
Èske konfigirasyon kab soude disponib?
Wi. Done yo apwovizyone yo gen ladan kab soude ak flanbo soude, lè l sèvi avèk spesifikasyon 1 × 75 kab, ak konfigirasyon 90 V ak 400 A nan 15 m ak 23 m longè.
Èske kab rezo a ka configured?
Konfigirasyon kab rezo yo enkli nan done teknik yo apwovizyone, ak longè 20 m ak 30 m. Yo montre vòltaj ak aktyèl kòm yo pa espesifye pou antre sa yo.
Kouman mwen ta dwe chwazi yon konfigirasyon?
Konfime spesifikasyon kab la, longè obligatwa, vòltaj, aktyèl, Pwodwi pou Telefòn, kondisyon enstalasyon, ak anviwònman aplikasyon an premye. Lè sa a, detay sa yo ka matche ak konfigirasyon bobin ki disponib yo.
