Li spesifikasyon ki soti nan kawotchou a deyò
Kawotchou a se youn nan pwen depa ki pi itil lè w ap revize konfigirasyon ki disponib yo.
Done yo bay yo gen twa konbinezon dimansyon kawotchou:
| Dyamèt enteryè | Dyamèt Eksteryè |
|---|---|
| 13 mm | 19 mm |
| 19 mm | 30 mm |
| 25 mm | 35 mm |
Dimansyon sa yo asosye ak diferan gwosè koneksyon ak longè kawotchou.
Pi piti kawotchou ki nan lis la se 13 × 19 mm, pandan y ap pi gwo a se 25 × 35 mm. Konfigirasyon entèmedyè a se 19 × 30 mm.
Pwogresyon sa a itil lè w konpare kondisyon fizik diferan sistèm kawotchou anvan ou konsidere dimansyon bobin yo.
Longè Chanje Reach travay la
Twa longè kawotchou yo enkli nan espesifikasyon yo bay yo:
15 m, 23 m, ak 30 m.
- • Opsyon 30 m parèt ak konfigirasyon kawotchou 13 × 19 mm.
- • Longè 15 m disponib ak tou de konfigirasyon kawotchou 19 × 30 mm ak 25 × 35 mm.
- • Opsyon 23 m nan lis la ak kawotchou a 19 × 30 mm.
Longè kawotchou yo ta dwe konsidere dapre distans ki genyen ant pozisyon bobin fiks la ak pwen opere ki gen entansyon an. Yon kawotchou ki pi long bay yon rive travay diferan, men li bezwen tou akomode pa konfigirasyon bobin ki koresponn lan.
Presyon ak Tanperati Se Pwen Seleksyon Separe
Done yo bay yo idantifye twa nivo presyon maksimòm:
- • 37 ba
- • 38 ba
- • 42 ba
Presyon ki pi wo ki nan lis la asosye ak konfigirasyon kawotchou 25 × 35 mm.
Tanperati yo espesifye separeman, ak yon tanperati maksimòm de 99 degre.
De valè sa yo pa ta dwe trete kòm endikatè ka ranplase. Presyon an gen rapò ak egzijans presyon sistèm kawotchou a, pandan y ap tanperati a idantifye limit tanperati anwo a.
| Kawoutchou Configuration | Longè kawotchou | Presyon maksimòm |
|---|---|---|
| 13 × 19 mm | 30 m | 37 bar |
| 19 × 30 mm | 15 m | 37 bar |
| 19 × 30 mm | 23 m | 38 ba |
| 25 × 35 mm | 15 m | 42 bar |
Konfigirasyon egzak la ta dwe konfime kont spesifikasyon konplè a anvan achte.
Dimansyon Koneksyon Swiv Konfigirasyon an
Enfòmasyon NPT yo bay yon lòt distenksyon klè ant vèsyon ki disponib yo.
- • Pou kawotchou a 13 × 19 mm, bobin an gen yon priz fi 1/2 NPT ak priz gason 1/2 NPT.
- • Pou kawotchou a 19 × 30 mm, tou de gwosè koneksyon yo se 3/4 NPT.
- • Pou kawotchou a 25 × 35 mm, koneksyon yo ogmante a 1 NPT.
| Gwosè kawotchou | Debouche | Inlet |
|---|---|---|
| 13 × 19 mm | 1/2 NPT Fi | 1/2 NPT Gason |
| 19 × 30 mm | 3/4 NPT Fi | 3/4 NPT Gason |
| 25 × 35 mm | 1 NPT Fi | 1 NPT Gason |
Pou yon ranplasman oswa yon nouvo enstalasyon, detay koneksyon sa yo ta dwe tcheke kont tiyo akouple oswa koòdone ekipman an.
Nerjaveèi kawotchou bobin Konstriksyon nan Zòn Travay la
Materyèl la bobine vin enpòtan yon fwa ke ekipman an mete nan anviwònman aktyèl opere li yo.
Yon estasyon kawotchou ki toupre aktivite lave, zòn imid, oswa ekipman ki netwaye souvan gen diferan kondisyon ki antoure ak yon sèl ki sitiye nan yon chanm depo sèk.
Nerjaveèi ka Se poutèt sa dwe konsidere lè estrikti nan bobin ekspoze bezwen kostim yon anviwònman k ap travay kote imidite ak netwayaj woutin fòme yon pati nan operasyon nòmal.
Yo ta dwe toujou evalye materyèl la ansanm ak tanperati fonksyònman, presyon, espesifikasyon kawotchou, ak kondisyon enstalasyon yo. Seleksyon materyèl poukont li pa detèmine si yon konfigirasyon apwopriye pou yon sistèm kawotchou patikilye.

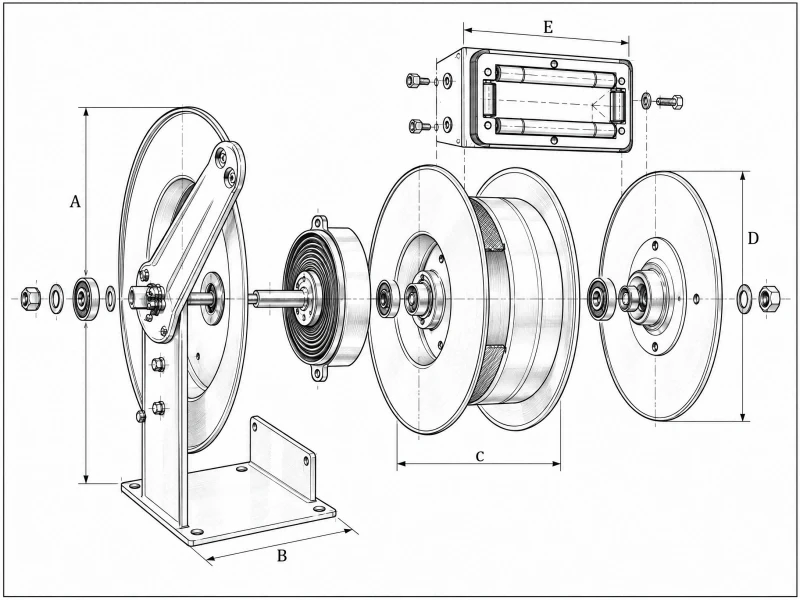

Twa dimansyon vèsyon yo
Enfòmasyon desen yo bay yo idantifye twa nimewo gwosè.
| Gwosè No. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|
| 1 | 645 | 610 | 254 | 152 | 267 | 206 |
| 2 | 645 | 610 | 267 | 200 | 330 | 264 |
| 3 | 645 | 610 | 267 | 200 | 400 | 264 |
A ak B rete nan 645 mm ak 610 mm respektivman atravè tout twa vèsyon.
Chanjman yo rive nan rès referans dimansyon yo.
- • Gwosè No . 1 gen pi piti dimansyon C, D, E ak F ki nan lis la.
- • Gwosè No. 2 ogmante C ak D a 267 mm ak 200 mm, ak E nan 330 mm ak F nan 264 mm.
- • Gwosè No. 3 kenbe C, D, ak F nan menm valè ak Gwosè No. 2 men ogmante E a 400 mm.
Dimansyon sa yo ta dwe tcheke kont espas enstalasyon ki disponib anvan yo chwazi gwosè korespondan an.
Espesifikasyon teknik konplè
Tablo ki anba la a konsève done yo bay yo, ki gen ladan dosye repete ak valè pwa diferan.
| Pwa (kg) | Presyon maksimòm (ba) | Dyamèt Entèn Kawoutchou (mm) | Dyamèt Eksteryè Kawoutchou (mm) | Bobine Outlet NPT Fi Fil | Bobine Inlet NPT gason Fil | Longè kawotchou (m) | Gwosè No. |
|---|---|---|---|---|---|---|---|
| 15 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 16 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 15 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 17 | 37 | 13 | 19 | 1/2 | 1/2 | 30 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 17 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 23 | 37 | 19 | 30 | 3/4 | 3/4 | 15 | 1 |
| 23 | 38 | 19 | 30 | 3/4 | 3/4 | 23 | 2 |
| 210 | 38 | 19 | 30 | 3/4 | 3/4 | 23 | 2 |
| 19 | 42 | 25 | 35 | 1 | 1 | 15 | 3 |
| 35 | 42 | 25 | 35 | 1 | 1 | 15 | 3 |
Tanperati maksimòm: 99 degre
Ranje yo repete yo pa te fizyone oswa mwayèn paske sous apwovizyone a gen valè pwa separe.
Ki sa nimewo yo vle di pou enstalasyon
Espesifikasyon an ka wè nan twa kouch.
- • Premye kouch - kawotchou:Dyamèt enteryè ak ekstèn detèmine dimansyon kawotchou debaz yo.
- • Dezyèm kouch - koneksyon sistèm:Plòg NPT ak inlet idantifye aranjman koneksyon an.
- • Twazyèm kouch - enstalasyon fizik:Gwosè No. ak dimansyon A–F detèmine espas ki nesesè pou asanble bobin la.
Sa vle di yon demann sitasyon ta dwe depreferans genyen tou de kondisyon fonksyònman yo ak kondisyon enstalasyon fizik yo.
Pou egzanp, espesifye sèlman "30 m kawotchou" pa idantifye konfigirasyon konplè a. Dyamèt kawotchou a, presyon, gwosè koneksyon, ak dimansyon bobin ki aplikab yo toujou bezwen etabli.
Egzanp Konfigirasyon Soti nan Ranje Apwovizyone
13 × 19 mm / 30 m
Konbinezon sa a sèvi ak pi piti dyamèt kawotchou ki nan lis la ak longè kawotchou ki pi long. Presyon maksimòm lan se 37 bar ak koneksyon yo se 1/2 NPT.
19 × 30 mm / 15 m
Konfigirasyon sa a itilize gwosè kawotchou entèmedyè a ak yon kawotchou 15 m. Presyon maksimòm ki nan lis la se 37 bar ak gwosè koneksyon an se 3/4 NPT.
19 × 30 mm / 23 m
Isit la dimansyon kawotchou yo rete 19 × 30 mm, pandan y ap longè a ogmante a 23 m. Presyon maksimòm ki nan lis la se 38 bar.
25 × 35 mm / 15 m
Sa a se pi gwo dimansyon kawotchou nan done yo bay yo. Li nan lis la ak 15 m longè kawotchou, 42 bar presyon maksimòm, ak 1 koneksyon NPT. Egzanp sa yo pran dirèkteman nan done konfigirasyon yo bay olye ke yo kreye konbinezon adisyonèl.

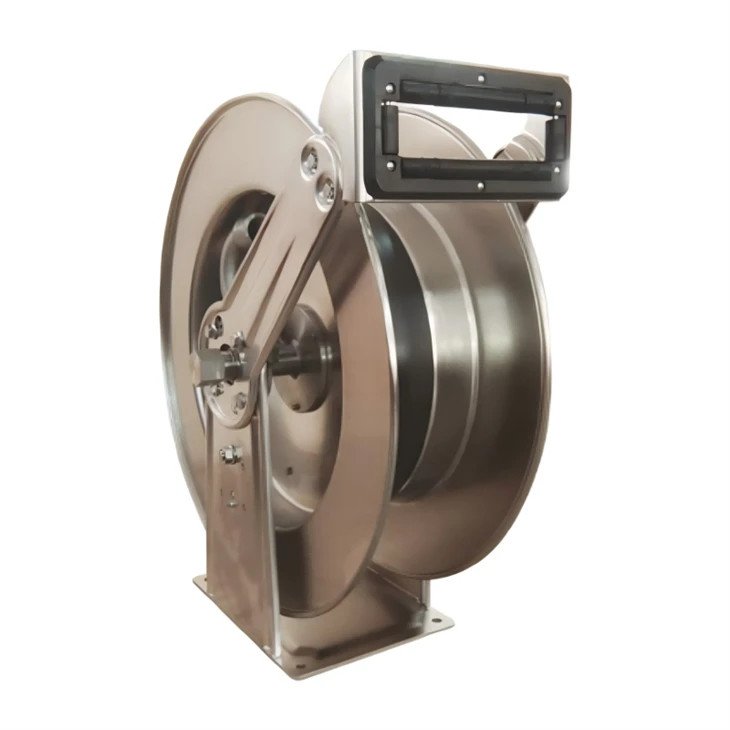

Nerjaveèi kawotchou bobin pou ekipman pou ekipman pou dife
Pwodwi a chita nan yon ranje pi laj manifakti ekipman dife nan Ningbo Xinhao Fire Fighting Equipment Co., Ltd.
Dapre paj ofisyèl sou nou konpayi an, Xinhao Fire te fonde an 2016 epi li fabrike aparèy pou etenn dife ak ekipman ponpye. Ranje pwodwi li yo gen ladan kawotchou dife, bobin kawotchou dife, kabinèt kawotchou dife, monitè dife, tiyo bouch dife, bouch dife, ak lòt ekipman pwoteksyon dife.
Konpayi an deklare ke enstalasyon pwodiksyon li yo gen ladan 8 machin desen gwo twou san fon, 1 machin otomatik desen gwo twou san fon, 6 machin soude, yon liy pwodiksyon penti, yon liy pwodiksyon ranpli, ekipman tretman sifas, 3 machin tès idwolik ak presyon lè, polisaj ekipman, ak ekipman forge.
Enfòmasyon sou nou li yo dekri tou yon operasyon pwodiksyon ak distribisyon sipòte pa jesyon ak pèsonèl teknik ki gen eksperyans nan pwoteksyon dife, ansanm ak bon jan kalite-jesyon ak pwosesis apre-lavant. Konpayi an deklare ke pwodwi li yo te pase ISO9001 kalite-sistèm sètifikasyon e ke li te jwenn yon Kalite Kalite Apwobasyon Sètifika emèt pa Ministè Sekirite Piblik Lachin nan pou evalyasyon konfòmite nan pwodwi pwoteksyon dife.
Fond sa a enpòtan lè yo te achte bobin kawotchou a kòm yon pati nan yon pwogram ekipman pwoteksyon dife pi laj olye ke kòm yon eleman izole.
Chwazi konfigirasyon an san yo pa devine
Yon revizyon espesifikasyon pratik ka swiv sekans sa a:
1. Defini kawotchou a
Konfime dyamèt enteryè, dyamèt ekstèn, ak longè obligatwa.
2. Tcheke limit fonksyònman yo
Konpare presyon ak tanperati ki nesesè yo ak ranje presyon ba 37-42 apwovizyone ak tanperati maksimòm 99 degre.
3. Konfime koneksyon yo
Tcheke si 1/2, 3/4, oswa 1 NPT matche ak sistèm ki egziste a.
4. rezève espas enstalasyon
Sèvi ak nimewo gwosè aplikab ak dimansyon A–F pou verifye espas ki disponib la.
5. Konfime dosye egzak la
Paske kèk ranje apwovizyone gen pwa diferan anba espesifikasyon otreman menm jan an, yo ta dwe konfigirasyon espesifik la dwe konfime anvan pwodiksyon oswa achte.
FAQ
Ki tanperati maksimòm nan?
Espesifikasyon apwovizyone bay yon tanperati maksimòm de 99 degre.
Ki presyon ki pi wo a?
Presyon maksimòm ki pi wo a nan done yo apwovizyone se 42 bar.
Ki gwosè kawotchou ki disponib?
Konfigirasyon yo apwovizyone yo enkli 13 × 19 mm, 19 × 30 mm, ak 25 × 35 mm, ki baze sou dyamèt enteryè × dyamèt ekstèn.
Ki longè kawotchou ki nan lis la?
Longè kawotchou ki disponib yo se 15 m, 23 m, ak 30 m.
Ki gwosè koneksyon NPT ki disponib?
Gwosè ki nan lis yo se 1/2 NPT, 3/4 NPT, ak 1 NPT, ak konfigirasyon priz fi ak inlet gason.
Ki gwosè fizik ki disponib?
Yo bay twa nimewo gwosè. Dimansyon A–F yo ki nan lis nan tablo dimansyon an, ak A nan 645 mm ak B nan 610 mm atravè tout twa vèsyon.
